產品概述

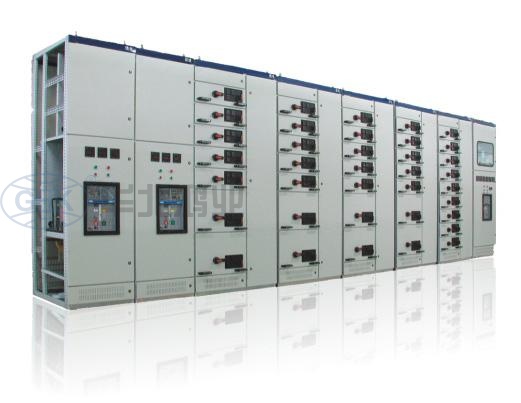

1MNS是一種模塊化、多功能的低壓配電柜。應用于冶金、石油、化工、工礦企業及基礎設施等領域中所有需要高可靠性場合的低壓系統：配電和電動機控系統，

2MNS采用的柜體結構具有高度的靈活性。根據您的需要或不同的使用場合，柜體內可安裝多種型號及規格元器件;

根據不同的用電設備，多種類型的饋電單元可以裝在同一

歹柜或同一臺柜中。如：饋電回路與電動機控制回路可混裝在

3MNS是一種全系列的低壓開關柜，可以滿足您全方位的需求，適用于4000A以下的所有低壓系統。

4MNS可以提供高水準的可靠性和安全性。人性化的設計，加強了對人身和設備安全所需的保護。

5MNS為全組裝式結構，其特有的型材結構及連接方式以及對各種元器件的兼容性，可滿足苛刻工期及供電連續性的要求。

6執行標準：IEC60439、GB7251.1。

主要技術參數

1一般數據

1.1應用場合：配電、電動機控制

1.2執行標準：IEC60439、GB7251.1

1.3環境溫度：-5℃~40℃

1.4環境相對濕度40℃時不超過50%，在較低溫度時，

允許有較高的相對濕度，(如20℃時為90%)

1.5安裝地點：室內

1.6海拔高度：≤2000m

2機械數據

2.1進出線形式：電纜/母線槽(橋)

22電纜進出：頂部/底部

2.3接線形式：柜前/柜后

24防護等級：IP30、IP40、IP54

2.5功能單元隔離形式：全隔離或部分隔離

3柜體尺寸

3.1高度：2200

3·2寬度：600、800、900、1000

3·3深度*：600、800、1000

3·4表曲處理:高壓靜電環氧粉末噴涂≥60μ

①帶玻璃門的柜體，其最小深度為725

③有母線橋或母線槽進、出線的柜體，其深度應≥800。

特殊要求的產品可向制造廠咨詢

4電氣數據

4.1額定絕緣電壓：至1000V

42額定工作電壓:至660V

43額定頻率，50/60Hz

4.4額定沖擊耐受電壓：8kV

4.5輔助電路額定電壓:AC380、220V/DC220V

4·6過電壓等級：Ⅲ

4.7污染等級：3

4.8額定電流:4000A

4.9水平母線額定電流:4000A

4·10垂直母線額定電流:2000、1000A

5水平母線

5.1額定短時耐受電流:50/80KA

5·2額定峰值耐受電流:105/176KA

6垂直母線

6.1額定短時耐受電流:50kA

6·2額定峰值耐受電流:105kA

7接地系統：TT，IT,TN-S，TN-C-S

8最大進出線斷路器：4000A
